聯(lián)系我們
24小時(shí)服務(wù)熱線：
158-5106-6698
公司電話：0515-88404040
公司傳真：0515-88410418
客服QQ：348083717
地址：鹽城市城南新區(qū)新都街道中南世紀(jì)城一期2B2-414--417室
南昌堵漏公司核心技術(shù)之專業(yè)水池堵漏技術(shù)【注漿堵漏】
發(fā)布時(shí)間：2023-03-15
來源：涌達(dá)建工 瀏覽次數(shù)：3956
在現(xiàn)代工程建設(shè)中，混凝土材料仍然是較為普遍的一種建筑材料。但是混凝土材料由于易受到溫度條件的影響，極容易出現(xiàn)裂縫問題。水池池壁因長(zhǎng)期處于干濕交替環(huán)境，經(jīng)常承受溫度及濕度的反復(fù)變化，致使結(jié)構(gòu)內(nèi)部的混凝土由于溫度應(yīng)力導(dǎo)致水池池壁產(chǎn)生裂縫，影響水池的使用功能。因此，在現(xiàn)澆鋼筋混凝土水池設(shè)計(jì)施工過程中，要對(duì)水池池壁裂縫問題進(jìn)行控制，將其危害程度降到最小。
水池滲漏原因分析
經(jīng)調(diào)研和結(jié)合國(guó)內(nèi)文獻(xiàn)報(bào)道，在常規(guī)技術(shù)成熟條件下，混凝土水池依然容易產(chǎn)生滲漏主要原因有：
1、混凝土收縮產(chǎn)生裂縫導(dǎo)致滲漏
混凝土在凝結(jié)之前，表面因失水較快會(huì)產(chǎn)生的塑性收縮?；炷猎诮K凝前幾乎沒有強(qiáng)度或強(qiáng)度很小，受高溫或較大風(fēng)力的影響，混凝土表面會(huì)失水過快，造成毛細(xì)管中產(chǎn)生較大的負(fù)壓而使混凝土體積急劇收縮，而此時(shí)混凝土的強(qiáng)度又無法抵抗其本身收縮，因此產(chǎn)生龜裂，多發(fā)生在終凝前。
混凝土澆筑后，在硬化中后期，水泥水化產(chǎn)生大量的水化熱，導(dǎo)致內(nèi)部溫度急劇上升，而混凝土表面散熱較快，這樣就形成內(nèi)外的較大溫差，較大的溫差造成內(nèi)部與外部熱脹冷縮的程度不同，使混凝土表面產(chǎn)生一定的拉應(yīng)力，混凝土表面產(chǎn)生裂縫。
2、混凝土抗?jié)B與抗裂辯證統(tǒng)一關(guān)系
混凝土在標(biāo)號(hào)一定、原材料一定的條件下，如果單純提高抗?jié)B性，就必須增加砂漿量，增加水泥用量，盡量減少骨料用量，細(xì)骨料增多又會(huì)降低混凝土的抗裂性，因此必須綜合進(jìn)行混凝土配合比設(shè)計(jì)。
3、池壁混凝土養(yǎng)護(hù)不到位導(dǎo)致滲漏
因地下混凝土特別是池壁混凝土體積龐大、多是豎向結(jié)構(gòu)，灑水不宜操作、水分流失較快；間斷澆水會(huì)導(dǎo)致混凝土表面干濕交替產(chǎn)生不利影響。
因此，容易因混凝土養(yǎng)護(hù)不及時(shí)或不到位導(dǎo)致池壁表面有肉眼看不到的水化后產(chǎn)生的孔隙和因溫差和收縮產(chǎn)生的裂紋，潮濕環(huán)境下水分可進(jìn)入混凝土產(chǎn)生的凍融、電化學(xué)反應(yīng)等破壞，對(duì)混凝土抗?jié)B性能和耐久性等造成影響。
超長(zhǎng)混凝土水池池壁抗裂抗?jié)B技術(shù)
超長(zhǎng)混凝土水池池壁前期管理
（1）合理選擇混凝土添加劑。混凝土膨脹劑的質(zhì)量要符合規(guī)范要求，膠凝材料要應(yīng)用≥PC52.5強(qiáng)度等級(jí)的水泥，應(yīng)用在25mm以內(nèi)的碎石粗骨料粒徑，含泥量控制在0.5%以內(nèi)；細(xì)骨料要應(yīng)用中砂，含泥量控制在2%以內(nèi)。膨脹劑、減水劑等相關(guān)添加劑要符合國(guó)家標(biāo)準(zhǔn)要求。
（2）混凝土配合比設(shè)計(jì)。膨脹劑控制在12%～14%，高性能膨脹劑要根據(jù)具體狀況適度調(diào)節(jié)參數(shù)，保障補(bǔ)償收縮混凝土的最終限制膨脹率控制在0.02%～0.03%區(qū)域范圍中，保障其滿足強(qiáng)度設(shè)計(jì)等級(jí)以及抗?jié)B等級(jí)的要求。各項(xiàng)配合比例要符合要求規(guī)范，合理開展。
（3）混凝土膨脹劑添加量的計(jì)算方式?；炷僚浜媳戎兴鄵胶狭蠟镃0、粉煤灰的摻合料為F0，利用膨脹劑替代水泥、粉煤灰等材料。要合理控制材料的配合比例。膨脹劑添加量計(jì)算公式為E=C0×K，水泥用量計(jì)算公式為C=C0-E。膠凝材料為水泥、粉煤灰等摻合料和膨脹劑時(shí)，膨脹劑摻量計(jì)算公式為E=（C0+F0）×K，摻合料添加量計(jì)算公式為F=F0×（1-K）水泥添加量C=C0×（1-K）。
（4）重視質(zhì)量規(guī)范驗(yàn)收。根據(jù)《地下防水工程質(zhì)量驗(yàn)收規(guī)范》（GB50208-2011）相關(guān)要求，防滲混凝土水泥用量要控制在320kg/m3，在摻入混合料的時(shí)候，水泥用量至少300kg/m3，水灰比則要控制在0.45以內(nèi)，根據(jù)具體狀況確定膨脹劑添加量。
（5）平衡水泥用量。在大體積補(bǔ)償收縮混凝土進(jìn)行地下水池工程中應(yīng)用，為了達(dá)到平衡水泥用量，降低施工過程中混凝土溫度應(yīng)力，可以通過60d抗壓強(qiáng)度作為主要的強(qiáng)度等級(jí)。
（6）在混凝土中摻入添加劑的時(shí)候，要通過專業(yè)單位確定檢驗(yàn)。

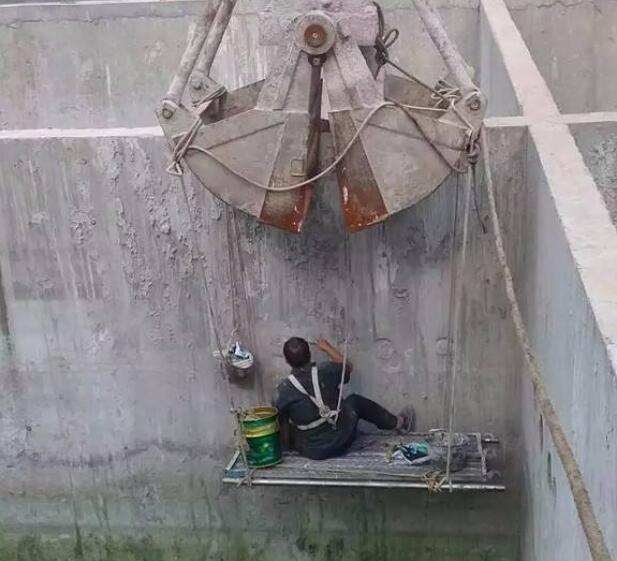

水池注漿堵漏修復(fù)方法的施工要點(diǎn)
1、聚氨酯發(fā)泡快速堵漏材料性能特點(diǎn)
注漿堵漏修復(fù)方法主要是依據(jù)聚氨酯發(fā)泡快速堵漏材料遇水發(fā)生化學(xué)反應(yīng)的原理來完成對(duì)混凝土水池滲漏的修復(fù)。因此，注漿堵漏修復(fù)施工中所使用的漿液不會(huì)因?yàn)樗拇嬖诙霈F(xiàn)被稀釋或被沖走的情況，這一特點(diǎn)是傳統(tǒng)滲漏修復(fù)方法所不具有的。
在注漿堵漏的施工過程中，漿液會(huì)在壓力的作用下被快速注入混凝土水池出現(xiàn)的裂縫中，這時(shí)聚氨酯發(fā)泡快速堵漏材料在裂縫中遇水發(fā)生反應(yīng)，產(chǎn)生大量泡沫，使混凝土水池中的裂縫被粘接起來形成一個(gè)不具備透水性的整體，從而有效防止混凝土水池的滲漏問題。
2、注漿堵漏修復(fù)方法中的灌漿設(shè)計(jì)
注漿堵漏修復(fù)方法中的灌漿設(shè)計(jì)采用的是灌漿孔防水堵漏布，主要能夠分為兩種：一種是騎縫形式，另一種是斜孔形式。在實(shí)際的施工過程中，需要結(jié)合實(shí)際的施工情況進(jìn)行選擇，或兩種形式共同使用。同時(shí)需要根據(jù)混凝土水池中滲漏情況的差異對(duì)灌漿孔防水堵漏布的數(shù)量和位置進(jìn)行合理的安排，如果滲漏的縫隙較大，就需采用加大的孔距，而在滲漏的縫隙較小時(shí)，則需要采用較小的孔距。
在修復(fù)施工中要對(duì)灌漿設(shè)備和管路的運(yùn)行情況進(jìn)行嚴(yán)格的檢查，保證防水堵漏的強(qiáng)度，對(duì)混凝土水池中存在的裂縫進(jìn)行疏通，并確保對(duì)灌漿參數(shù)選擇的科學(xué)性和合理性。此外，在施工過程中要進(jìn)行組織分工，明確不同工作崗位的職責(zé)，確保每一項(xiàng)施工操作都能嚴(yán)格依照標(biāo)準(zhǔn)完成。
薛林總之，水池的建設(shè)中從混凝土材料的選擇、到澆筑混凝土的模擬分析，再到施工方案的合理制定，再到現(xiàn)場(chǎng)混凝土澆筑的監(jiān)測(cè)與控制，從每一個(gè)環(huán)節(jié)都進(jìn)行了充分的準(zhǔn)備，制定了完備的技術(shù)保障，從而保證了水池混凝土澆筑的順利完成。
聲明：本網(wǎng)站發(fā)布的內(nèi)容(圖片、視頻和文字)以原創(chuàng)、轉(zhuǎn)載和分享網(wǎng)絡(luò)內(nèi)容為主，如果涉及侵權(quán)請(qǐng)盡快告知，我們將會(huì)在第一時(shí)間刪除。文章觀點(diǎn)不代表本網(wǎng)站立場(chǎng)，如需處理請(qǐng)聯(lián)系客服。電話：158-5106-6698，185-5154-0999；郵箱：[email protected]。
掃描添加好友
免費(fèi)提供：防水堵漏施工方案
掃描二維碼
訪問涌達(dá)防水堵漏公司手機(jī)端
已幫助
3956人
3956人
您的鼓勵(lì)是作者最大的動(dòng)力
