隧道防排水說明【涌達建工】專注隧道、地鐵、地下室等堵漏工程施工
發布時間：2021-04-16
來源：涌達建工 瀏覽次數：4974
隧道防排水是指為了保證隧道建筑不致因滲漏水造成病害，危及行車安全，腐蝕洞內設備，降低結構使用壽命而采取的防水及排水措施。是一項涉及地形、氣候、工程地層和水文地質、結構方案、施工方法和材料性質等因素的綜合性工作；基本要求應以預防為主。
簡述：
修建隧道后破壞了山體原始的水系統平衡，隧道成為所穿過山體附近地下水集聚的通道。當隧道與含水地層連通，而襯砌的防水及排水設施、方法不完善時，就必然要發生隧道水害。
隧道滲漏水危害大，整治難度大，成本高，因此做好隧道防排水工作十分重要，隧道防排水可以做到“防患于未然”，收到事半功倍的效果。
為避免和減少水對隧道工程的危害，我國隧道工作者己總結出。截、堵、排相結合，綜合治理”的基本原則，并以模筑混凝土襯砌作為防水(堵水)的基本措施。
截，就是在隧道以外將地表水和地下水疏導截流，使之不能進入隧道工程范圍內。
堵，就是以混凝土襯砌為基本的結構防水層，以塑料防水板為輔助防水層，阻隔地下水，使之不能進入隧道內的防水措旌；或者將適宜的膠結材料壓注到地層節理、裂隙、孔隙中實現堵水使之不進入隧道工程范圍內。堵水措施可以防止地下水大量流失，較好地保護地下水環境。
排，就是人為設置排水系統，將地下水排出隧道。
防水措施：
常用的堵水措施有：混凝士襯砌堵水、塑料板堵水和注漿堵水?；炷烈r砌堵水和塑料板堵水主要用于水量不大、壓力較小的地層條件。注漿堵水主要用于水量大、壓力大的地層條件。又出現分倉堵水技術，它是將整座隧道(地層)分隔成若干個區段，使各個區段的地下水彼此獨立，互不連通，實現分隔堵水目的。分倉堵水技術是值得研究的一項新技術。
應當注意的是，絕對堵死地下水是很困難的，因此，要求在設計和施作堵水設施時，就要充分考慮到排水的組織，做到堵排結合，邊排邊堵，經濟適用，保護環境。
1．模筑混凝土襯砌防水
模筑混凝士本身就具有一定的抗?jié)B阻水性能，但普通混凝土的抗?jié)B性較差，尤其是在施工質量不高的情況下，如振搗不密實，施工縫、沉降縫、伸縮縫處理不好，配比不當?shù)龋瑒t更易形成水的滲漏、漫流。當?shù)叵滤星治g性時，對混凝土的腐蝕就更為嚴重。
如果能保證混凝土襯砌的抗?jié)B防水性能，則不需要另外增加其他防水堵水措施。因此，充分利用混凝土襯砌的防水性能，是經濟合算的和最基本的防水措施。
工程中，改善和乖曠用琨凝主襯砌的抗?jié)B防水性能，可以從兩個方面來考慮。
其一，是防水混凝土的抗?jié)B標號及抗壓強度應滿足設計要求。其配合比選擇應注意以下幾點：①水灰比不得大于0.6；②水泥用量不得少于280 kg/m³；③砂率應適當提高，并不得低于35%。
其二，是防水混凝土襯砌施工必須采用機械振搗。施工縫、沉降縫及伸縮縫則可以采用中埋式塑料或橡膠止水帶，或采用背貼塑料止水帶止水。
2．塑料板防水
當圍巖有大面積裂隙滴水、流水，且水量壓力不太大時，可于噴射混凝土等初期支護施作完畢后，內層襯砌施作前，在巖壁大面積鋪設塑料板堵水，塑料板厚度一般為1.2 mm，塑料板鋪設固定時不能繃得太緊，要預留一定的松弛度，使得在灌筑內層襯砌混凝土?xí)r，塑料板能向凹處變形，避免產生過度張拉和破壞。
塑料板防水層是近十多年國際上發展起來的一項防水新技術，它具有優良的防水性能和耐腐蝕性能，在隧道及地下工程中得到了日益廣泛的應用。
3．分區隔離防水
隧道穿越地層范圍大，地下水的埋藏條件復雜，往往在同一座隧道中的不同區段地下水的出露情況差異很大。隧道工程中，尤其是在運營隧道的防水維修中，已采用“分區隔離防排水技術”，即在隧道長度方向?qū)⒌叵滤謪^(qū)隔離(技術)，并針對富水地段，重點采取有效的防排水措施，以達到提高全隧道防水效果，降低防排水成本的目的。
分隔區段的長度應根據地下水在洞內出露的范圍和水量的大小確定，富水地段可按二次襯砌段長度分區，分區采用帶注漿管的背貼式止水帶，發生滲漏水時可進行注漿。采用分區防水的區段，注漿順序?yàn)橄冗M(jìn)行拱頂處回填注漿，再進行背貼式止水帶上花軟管注漿，最后進行分區的注漿嘴注漿。
4．注漿堵水
用超前小導管或超前長鋼管將適宜的膠結材料壓注到地層節理、裂隙、孔隙中，不僅可以加固圍巖，同時也起到了堵水作用，更可以防止地下水大量流失，較好地保護地下水環境。在隧道內層襯砌旌作完成后，若因內層襯砌混凝土質量等問題而產生滲漏，也可以對向襯砌與圍巖之間的縫隙壓注膠結材料以實現堵水。 [3]
排水措施編輯

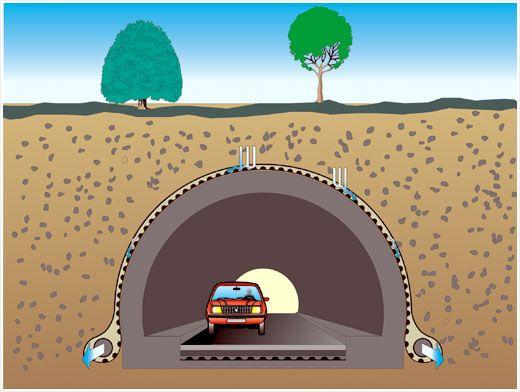

隧道排水設施應結合混凝土襯砌來施作。常用的結構排水設施有：盲溝(管)——泄水孔——排水溝(管)。其排水過程是：水從周巖裂隙進入襯砌背后的盲溝，盲溝下接泄水孔(泄水孔穿過襯砌邊墻下部)，水從泄水孔泄出后，進入隧道內的縱向排水溝，并經縱向排水溝排出洞外。
1．盲溝(管)
盲溝(管)施作注意事項：
①安裝時，應將盲溝與巖壁盡量密貼固定；
②噴射混凝土?xí)r要注意掌握噴射角度和距離，不要把盲溝沖擊損傷或沖掉，并盡可能將其壓牢或覆蓋
③對于沒有覆蓋或噴射混凝土以后安設的盲溝，在模筑襯砌混凝土?xí)r，應注意不得使水泥砂漿進入盲溝內，以免阻塞滲水通道；
④注意一定要將盲溝接入泄水孔。若采用模筑后鉆孔泄水，則應詳細準確記錄盲溝位置。
由上可知，防排水措施，應充分考慮實際的滲漏水情形來選擇，不求一次解決，可以分次逐步解決。噴混凝土?xí)r要盡量將滲漏范圍壓縮為局部出水，然后再結合模筑混凝土襯砌施作有組織排水設施，實現徹底治水。
2．泄水孔
泄水孔的施作，有2種方法：
①在立邊墻模板時，應安設泄水管，并特別注意使其里端與盲溝接通，外端穿過模板。泄水管可用鋼管、竹管、塑料管、蠟封紙管等。這種方法主要用于水量較大時。
②當水量較小時，則可以待模筑邊墻混凝土拆模后，再根據記錄的盲溝位置鉆泄水孔。泄水孔的位置應按設計要求設置。
3．排水溝(管)
隧道內的排水溝(管)是承接泄水孔泄出的水，并將其排出隧道的縱向排水溝。隧道內的排水溝，有單側、雙側、中心式3種布置形式。排水溝的布置形式、截面尺寸和縱向坡度，是根據水量大小，線路坡度、路面構造要求等因素確定的。
排水溝的施作，通常是與底板混凝土同時模筑，或者設計有仰拱時，則與隧道底部填充混凝土同時施作，以保證水溝的整體性，防止水下滲影響地基。
