女人脱了裤衩让男人捅,午夜香港三级a三级三点,精品一卡2卡三卡4卡乱码,国产午夜aaaaa片在线影院

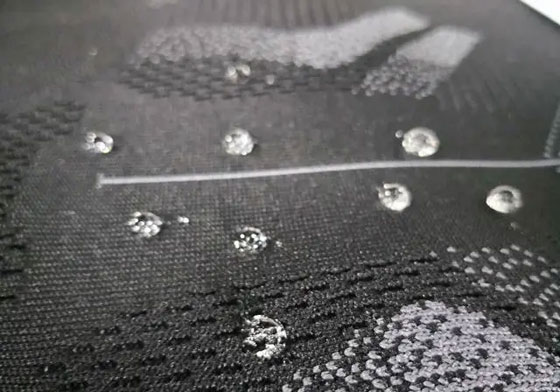

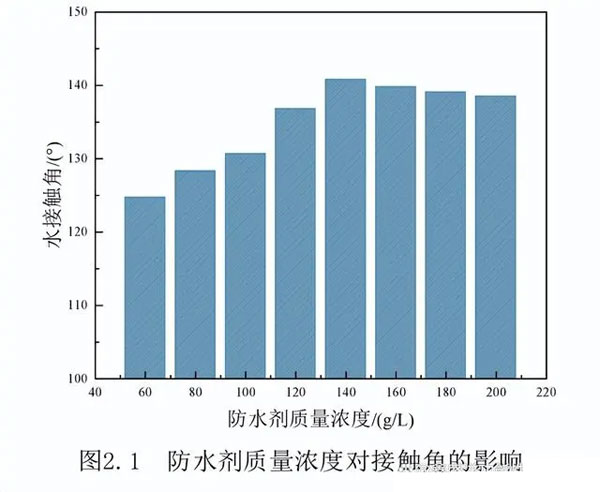

以防水劑質量濃度為變量制備溶液，濃度范圍為60g/L~200g/L，用醋酸調節(jié)pH值為5，焙烘溫度為120℃，測量整理后的接觸角，如下圖所示。



由上圖可知，隨著防水劑質量濃度的增大，接觸角增大，在140 g/L時達到最大值140.8°，之后略有下降，保持在138 °左右。在質量濃度較低時，接觸角快速提高是因為疏水基團長碳鏈丙烯酸酯在真絲纖維表面快速增長，形成更加均勻、致密的疏水薄膜，纖維表面的長鏈烷基含量增多，降低了真絲纖維表面的自由能，拒水性能提高。當質量濃度達到140g/L時，纖維表面接枝的疏水鏈達到飽和，增加防水劑的濃度，接觸角未能進一步提高。





在現(xiàn)實生產(chǎn)當中，往往我們更要結合效果和成本雙方面；故很多時候的面料防水并不是簡單的用什么助劑，多少價錢這么簡單。首先，它涉及到面料的成分不同，防水劑的種類不同；其次，選定防水劑種類后的用量的篩查，用量篩查并不是說相同成分的面料就可以用同一種用量走天下了，相同成分的面料其在加工過程中的添加劑差別，就足以讓用量發(fā)生巨大的變化；最后，通過本文的試驗證明，防水劑的用量并不是越多越好，當其達到飽和時，加大用量只是浪費。
